- 目的:为了防止在项目建设过程中材料发生误用和标识发生混淆,对工程材料进行可追溯性管理。
- 职责:1,要求厂家或供货方按规定对管道及管配件出厂前完成所有标识工作;2,到场后验收;3,施工单位在领用时负责标识移植工作。
- 制造厂完成管道色标和标识工作:
- 1、色标、色带、色环的宽度:(1)DN 15-DN50(含50),宽度为5mm;(2)DN50-DN100(含100),宽度为10mm;(3)大于DN100,宽度为20mm。不锈钢通体标识。

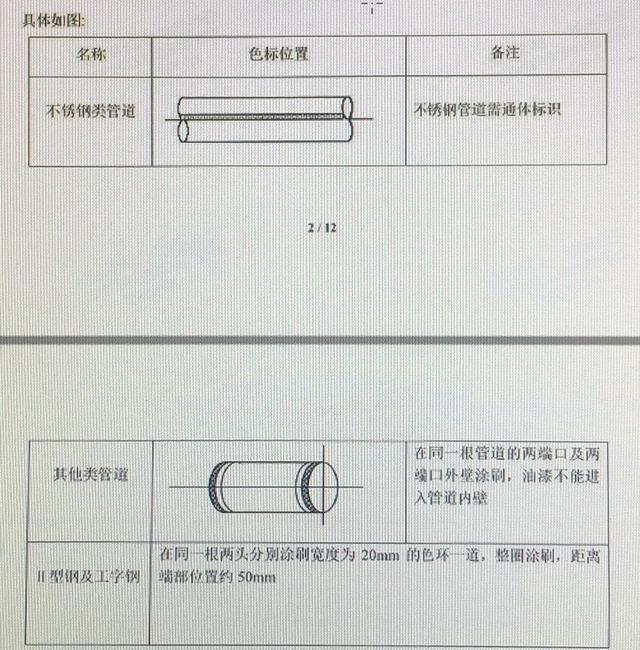

- 2、管道色标与涂刷部位要求:(1)纵向色带应标示在整个管子上,两条及以上的色带应平行标识;(2)色标应清晰,牢固;(3)色标不能刷在内壁和焊缝上;(4)不锈钢的标识油漆应不溶于水,无铅、锌、硫、氯化物。
![tp347h不锈钢管元素含量(tp347h不锈钢管生产厂家)](https://www.51bxgang.com/wp-content/themes/justnews6.0.1/themer/assets/images/lazy.png)

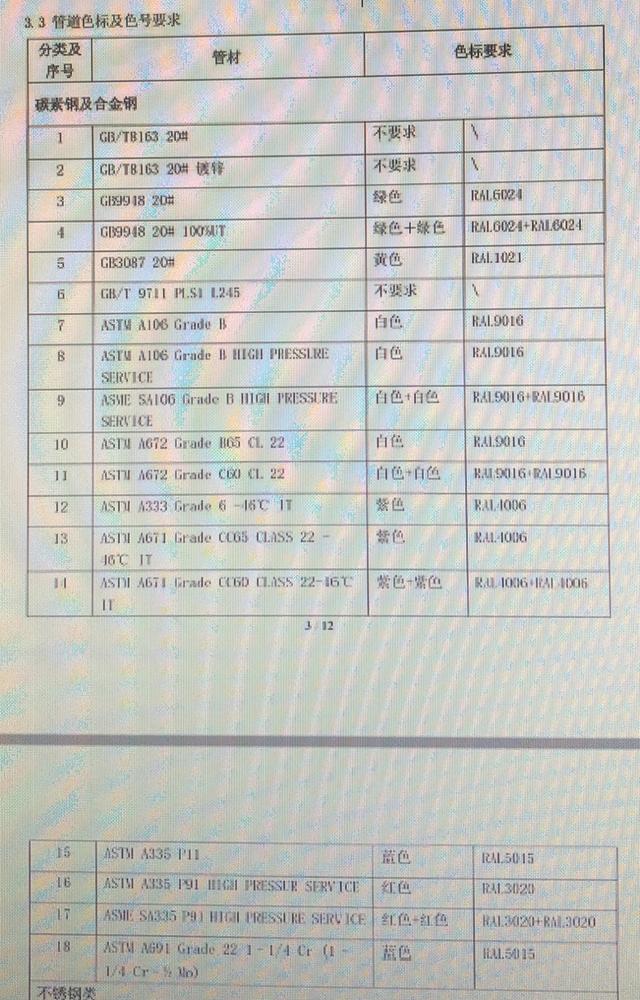

- 管道色标和色号要求:
- (1)碳钢和合金钢:20#、20#镀锌钢— 不要求;20—绿色;20# 100%UT—绿色+绿色;20#— 黄色;L245—不要求;A106—白色;A672—白色;A333—紫色;A671—紫色;P11—蓝色;P91—红色;A691—蓝色。

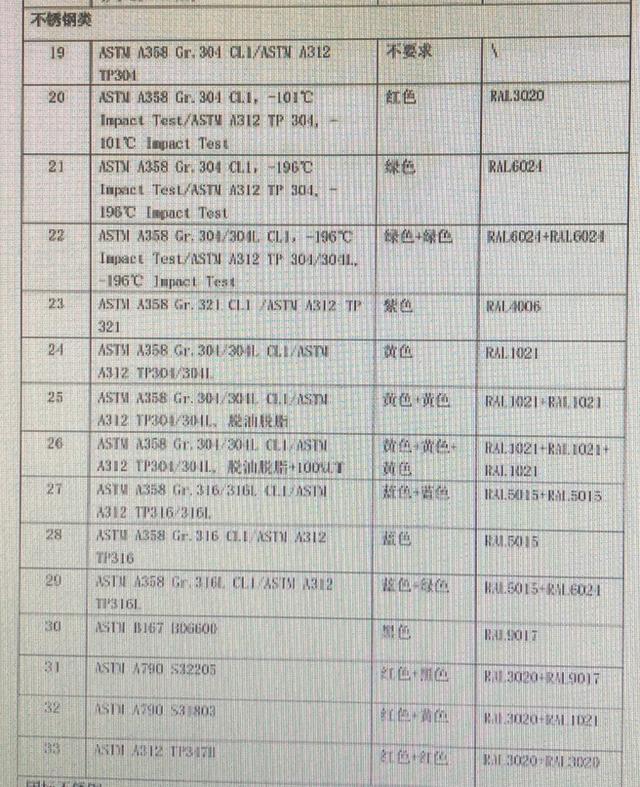

- (2)不锈钢类:304—不要求;304—红色;304—绿色;304L—绿色;321—紫色;304L—黄色;316L—蓝色;316—蓝色;B06600—黑色;S32205—红色+黑色;318L—红色+黄色;TP347H—红色+红色。

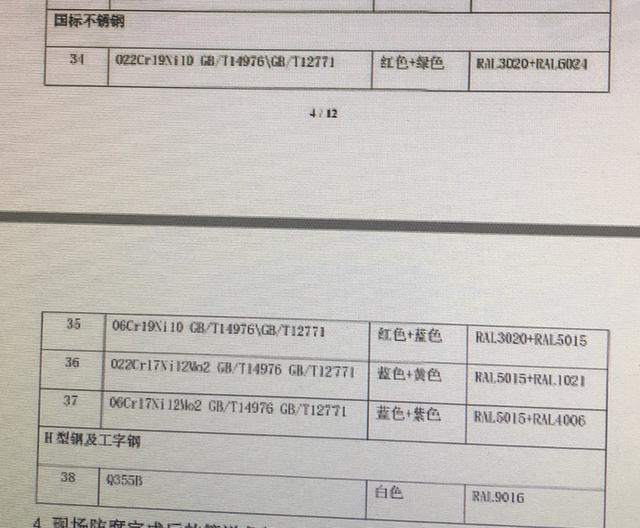

- (3)国标不锈钢:022Cr19Ni10—红色+绿色;06Cr19Ni10—红色+蓝色;022Cr17Ni12Mo2—蓝色+黄色;06Cr17Ni12Mo2—蓝色+紫色。
- (4)H型钢和工字钢:Q355B—白色。
![tp347h不锈钢管元素含量(tp347h不锈钢管生产厂家)](https://www.51bxgang.com/wp-content/themes/justnews6.0.1/themer/assets/images/lazy.png)
![tp347h不锈钢管元素含量(tp347h不锈钢管生产厂家)](https://www.51bxgang.com/wp-content/themes/justnews6.0.1/themer/assets/images/lazy.png)
![tp347h不锈钢管元素含量(tp347h不锈钢管生产厂家)](https://www.51bxgang.com/wp-content/themes/justnews6.0.1/themer/assets/images/lazy.png)
- 现场防腐后的管道色标、标识要求(施工单位完成),与厂家一样的要求。

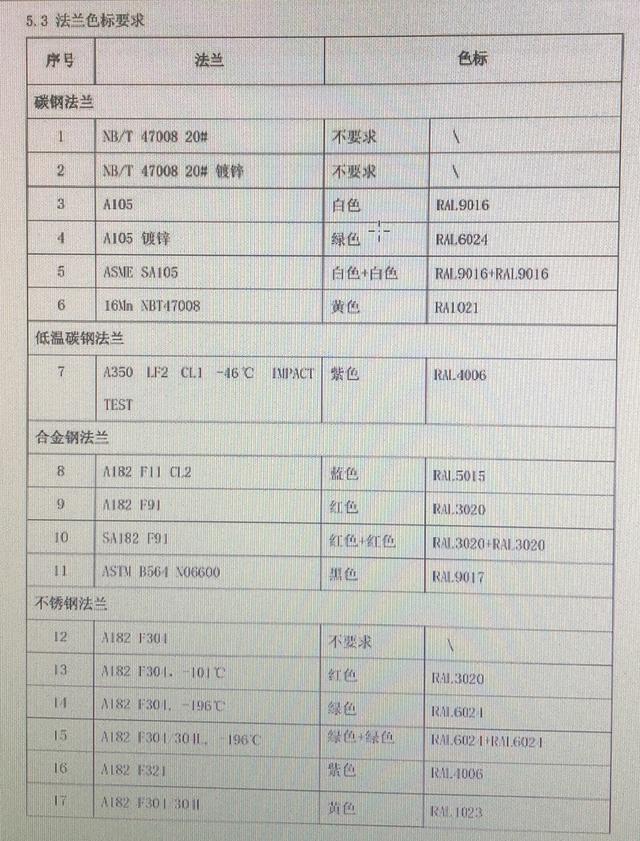

- 法兰色标要求
- (1)碳钢法兰:20# (镀锌)—不要求;A105—白色;A105镀锌—绿色;SA105—白色;16Mn—黄色。
- (2)低碳钢低温法兰:LF2—紫色。
- (3)合金钢法兰:F11—蓝色;F91—红色;P91—红色;B564 N06600—黑色。

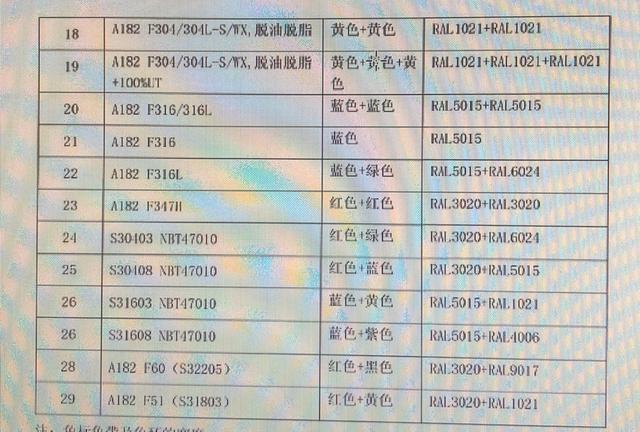

- (4)不锈钢法兰:F304—不要求;F304(-101℃)—红色;F304(-196℃)—绿色;F304L(-196℃)—绿色;F321—紫色;F304L(脱油脱脂)—黄色;F316/F316L—蓝色;F347H—红色;A182 F60(S32205)—红色+黑色;A182 F51(S31803)—红色+黄色。
![tp347h不锈钢管元素含量(tp347h不锈钢管生产厂家)](https://www.51bxgang.com/wp-content/themes/justnews6.0.1/themer/assets/images/lazy.png)
![tp347h不锈钢管元素含量(tp347h不锈钢管生产厂家)](https://www.51bxgang.com/wp-content/themes/justnews6.0.1/themer/assets/images/lazy.png)

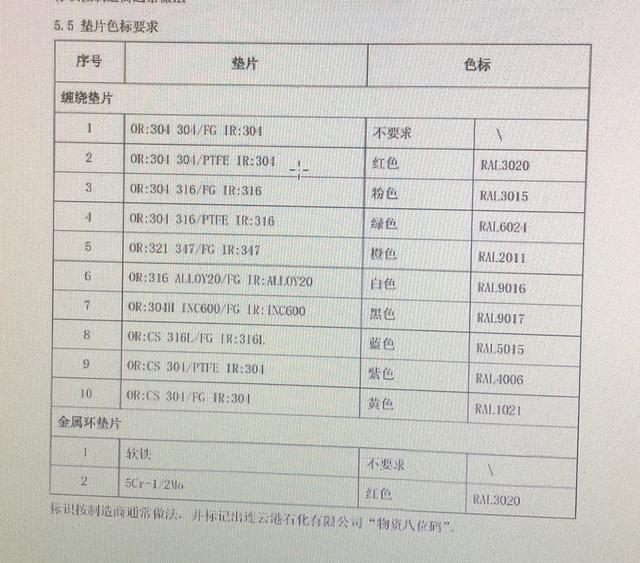

- 垫片色标要求
- (1)缠绕垫片:304—不要求;304—红色;316—粉色;316—绿色;321—橙色;316—白色;304H—黑色;316L—蓝色;304—紫色;304—黄色。
- (2)金属垫片:软铁—不要求;5Cr-1/2Mo—红色。
![tp347h不锈钢管元素含量(tp347h不锈钢管生产厂家)](https://www.51bxgang.com/wp-content/themes/justnews6.0.1/themer/assets/images/lazy.png)

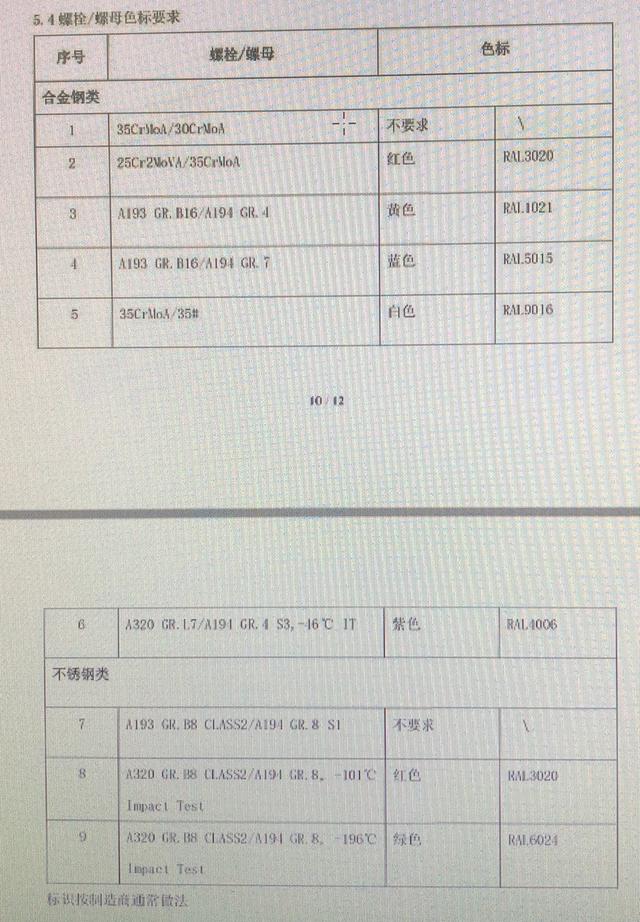

- 螺栓/螺母色标要求
- (1)合金钢类:35CrMoA—不要求;25Cr2MoVA—红色;B16—黄色;35#— 白色;L7—紫色。
- (2)不锈钢类:B8—不要求;B8—红色;B8—绿色。
![tp347h不锈钢管元素含量(tp347h不锈钢管生产厂家)](https://www.51bxgang.com/wp-content/themes/justnews6.0.1/themer/assets/images/lazy.png)

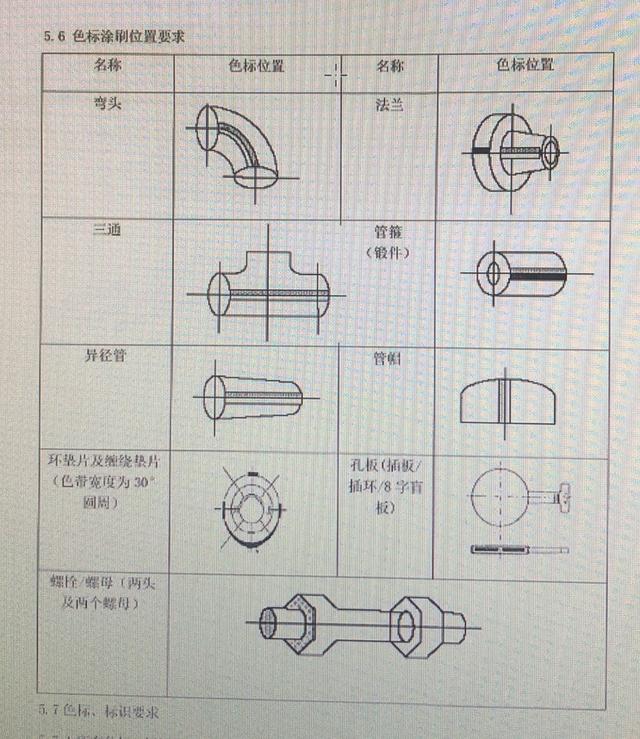

- 色标涂刷部位要求:
![tp347h不锈钢管元素含量(tp347h不锈钢管生产厂家)](https://www.51bxgang.com/wp-content/themes/justnews6.0.1/themer/assets/images/lazy.png)
